Hola amigos Hoy vamos a ver un ejemplo rápido de una simulación en PVsyst con un inversor de 60 kW para un sistema conectado a la red.

En la ventana principal le damos a diseño de proyecto, luego a conectado a la red y se nos abre la ventana de diseño.

Colocamos el nombre del proyecto si ya lo tenemos definido.

Mantenemos los datos del sitio que usamos para el ejemplo de 2 kW, los cuales incluyen:

-Pais

-Lugar

-Archivo clima

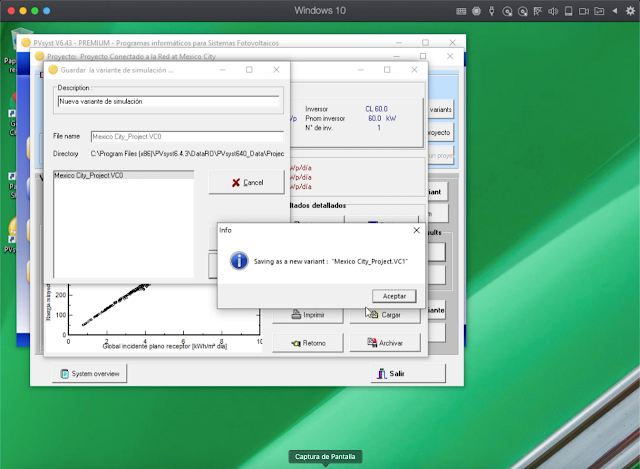

Le damos a nueva variante para generar el archivo correspondiente a la nueva corrida.

Le damos al botón de orientación e indicamos las características que tendremos, en este caso se quedan a 30 grados. Y le damos al botón ok para salir.

Damos al botón Sistema, nos aparece la ventana donde se colocarán los datos de los paneles solares e inversor o inversores que se utilizarán para realizar la simulación.

Seleccionamos el panel que queremos para esta simulación en este caso es un Canadian solar de 320 Wp.

Después seleccionamos el inversor a implementar, en este caso es un Fronius de 60 kW.

Damos al botón abrir para verificar datos del inversor, así como el numero de cadenas que él mismo permite, en este caso el inversor permite 3 cadenas, damos en cerrar.

Indicamos la cantidad de módulos en serie de la cadena en este caso 11.

Indicamos el numero de cadenas con las que cuenta nuestro inversor, en este caso con 21 cadenas y los paneles implementados se obtiene la potencia optima del inversor 73.9. kW.

Siempre cuidando la Vmpp y la Voc, además de la Icc

Seleccionamos parámetros adicionales.

Damos al botón de simulación para iniciar.

Termina la simulación y damos a ok, nos aparece la ventana de los resultados.

Damos al botón informe y nos desglosa el informe de calculo de la simulación con los parámetros y equipos seleccionados. Además, nos arroja datos adicionales como la superficie ocupada por los módulos la energía producida, y un informe de perdidas generales.

Con este sistema nuestra generación será de 142.9 MWh anual
